LINEAS DE INVESTIGACIÓN ► Modelos constructivos en 3D (modelos en SketchUp)

La visualización de detalles constructivos a través de modelos 3D permite una comprensión muy superior a la ofrecida por los tradicionales planos 2D.

Es por esto que decidí realizar una colección de modelos que representaran la ejecución de partes de edificios mostrando todos y cada uno de los elementos utilizados para su construcción. Dicha colección es abierta, por lo que espero ir aumentándola en el tiempo. La colección se divide en modelos de:

Con este icono, cada modelo puede ser descargado para ser abierto con la aplicación SketchUp Pro, donde las pestañas superiores permiten visualizar la construcción por fases desde su inicio hasta su terminación.
* Existe una versión gratuita de SketchUp (modo web) en el siguiente enlace:
https://www.sketchup.com/es/products/sketchup-for-web

Ver modelo online

Con este icono se accede a un visualizador online de SketchUp sin necesidad de descargar el modelo (no permite su edición).

Ver documentación

Con este icono puede descargarse una ficha descriptiva del modelo (PDF) que explica las fases de ejecución y los esquemas de principio en instalaciones.

Espero que este material sea de ayuda a todos los alumnos de escuelas técnicas relacionadas con la construcción, pero también a los profesionales del sector.

Jaime Santa Cruz Astorqui
Dr. Arquitecto
Profesor Titular en la ETS de Edificación
Universidad Politécnica de Madrid
jaime.santacruz@upm.es

Actualización: 03/11/2023

MODELOS DE OBRA NUEVA

Edificio completo PARTE 1.skp El modelo representa la construcción paso a paso de un edificio convencional, y en concreto de la primera crujía de fachada, comprendiendo desde la planta sótano hasta la planta 2ª. Dada la gran cantidad de información, se ha dividido en 2 modelos independientes (parte 1 y parte 2).	Edificio completo PARTE 2.skp El modelo representa la construcción paso a paso de un edificio convencional, y en concreto de la primera crujía de fachada, comprendiendo desde la planta sótano hasta la planta 2ª. Dada la gran cantidad de información, se ha dividido en 2 modelos independientes (parte 1 y parte 2).

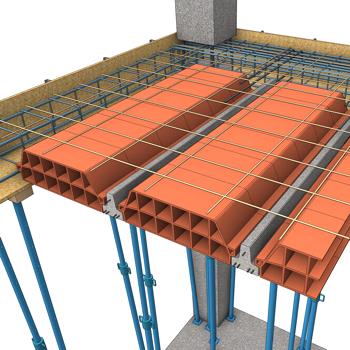

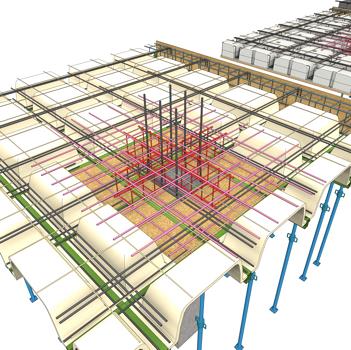

ArranqueFachada_01.skp Arranque de fachada de ladrillo a cara vista: • Trasdosado de PYL • Muro contención de H.A. encofrado a dos caras • Forjado reticular • Exterior ajardinado	Fachada_LadCaraVista.skp Fachada de ladrillo a cara vista: • Trasdosado de PYL • Forjado de viguetas de HA + bovedillas cerámicas • Terraza invertida con sumidero

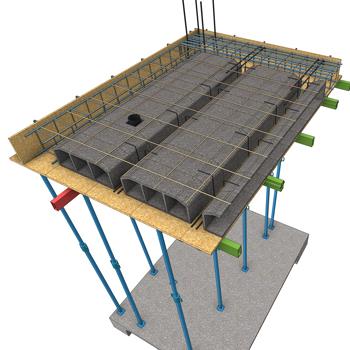

Fachada_Ventilada_01.skp Fachada ventilada con aplacado cerámico: • Núcleo de fábrica • Trasdosado de PYL • Forjado nervio HA in situ • Terraza invertida con sumidero • Barandilla de acero sobre peto • Suelo radiante	Fachada-Terraza-Azotea_01 Fachada ventilada con aplacado cerámico, terraza y azotea: • Núcleo de fábrica • Trasdosado de PYL • Soporte apeado de acero laminado • Forjado nervio HA in situ • Terraza invertida con sumidero • Azotea no transitable invertida con protección de grava • Barandilla de acero sobre peto • Suelo radiante
ArranqueFachada_02.skp Arranque de fachada ventilada con aplacado de piedra: • Perfiles horizontales • Núcleo de fábrica • Trasdosado de PYL • Muro pantalla de pilotes HA in situ • Cámara bufa • Forjado de nervio de HA in situ • Exterior con solera pavimentada	Fachada_Ventilada_02.skp Fachada ventilada con aplacado de piedra: • Perfiles horizontales • Núcleo ligero de tablero sobre bastidor metálico • Trasdosado de PYL • Forjado nervio HA in situ • Terraza invertida • Suelo radiante • Barandilla de aluminio+vidrio
Fachada_Sate.skp Fachada sistema SATE: • Trasdosado fabrica LHD • Forjado de viguetas + bovedillas cerámicas • Terraza invertida con plots • Barandilla de vidrio sobre peto	Escalera_01a.skp Núcleo escalera: • Zancas de losa de HA • Núcleo ascensor de fábrica • Sótano con muro contención HA • Forjados de nervio in situ
Escalera_01b.skp Núcleo escalera: • Zancas de losa de HA • Núcleo ascensor de HA • Sótano con muro contención HA • Forjados de nervio in situ • Patinillo	Escalera_02a.skp Escalera unifamiliar: • Zancas de HA • Peldañeado de hormigón • Forjado de nervio in situ de HA • Tabiquería de PYL • Barandilla de acero • Suelo radiante
Escalera_02b.skp Escalera unifamiliar: • Zancas de HA • Peldañeado de fábrica • Forjado de vigueta de HA • Tabiquería cerámica de LHD • Peto de fábrica • Suelo radiante	Escalera_02c.skp Escalera unifamiliar: • Zancas de acero • Peldañeado de madera • Forjado de chapa colaborante sobre estructura de acero laminado • Tabiquería de PYL • Barandilla de aluminio+vidrio • Suelo radiante
CocinaEscalera_01.skp Vestíbulo escalera y ascensor (patinillo instalaciones) + cocina + distribuidor: • Forjado nervio in situ • Particiones comunes de fábrica • Tabiquería y trasdosados de PYL • Instalación centralizada de suelo radiante • Falso techo PYL • Ventilación de doble flujo • Instalación centralizada AF+ACS	Baño_01.skp Conjunto de baño + dormitorios + distribuidor (patinillo instalaciones): • Forjado de nervio in situ • Tabiquería y trasdosados de PYL • Falso techo PYL • Suelo radiante • Ventilación de doble flujo • Instalación AF+ACS • Desagües baño y bajantes
Cubierta_01.skp Cubierta inclinada ligera y buhardilla: • Cobertura de pizarra sobre rastreles de madera • Tablero sándwich • Estructura ligera de perfil de chapa conformada • Trasdosado de PYL • Fachada tipo SATE • Canalón oculto • Forjado de nervio in situ • Ventilación de doble flujo	Cubierta_02.skp Cubierta inclinada sobre forjado y buhardilla: • Cobertura de teja plana sobre rastreles omega de chapa • Formación de cubierta con losa HA • Caballete sobre estructura ligera • Fachada tipo SATE • Canalón visto de aluminio • Chimenea con ventilaciones
Muro_Contencion_01.skp Garaje de 1 sótano + locales: • Muro contención “A” de HA encofrado a doble cara • Muro contención “B” de HA por bataches encofrado a 1 cara • Forjado reticular HA • Pilares y zapatas en HA • Saneamiento enterrado en PVC con arquetas prefabricadas • Drenaje de muro exterior + drenaje por cámara bufa • Instalación de ventilación garaje • Instalación de saneamiento colgado	SalidaSaneamiento_01.skp Garaje de 2 sótanos: • Pantalla de pilotes HA in situ • Forjado reticular de HA • Drenaje de pantalla por cámara bufa • Instalación de saneamiento enterrado en PVC con arquetas prefabricadas • Arqueta separadora de grasas • Arqueta de toma de muestras • Arqueta de bombeo • Saneamiento colgado fecales + pluviales • Acometida a colector público
Muro_Pantalla_01a.skp Garaje de 3 sótanos: • Pantalla de pilotes HA in situ • Arriostramiento de pantallas por 2 niveles de apeos de acero • Forjado reticular de HA • Drenaje de pantalla por cámara bufa • Instalación de saneamiento enterrado en PVC con arquetas prefabricadas • Instalación de ventilación garaje • Instalación de saneamiento colgado	Muro_Pantalla_01b.skp Garaje de 3 sótanos: • Pantalla de pilotes HA in situ • Arriostramiento de pantallas por 1 nivel de apeos de acero • Forjado reticular de HA • Drenaje de pantalla por cámara bufa • Instalación de saneamiento enterrado en PVC con arquetas prefabricadas • Instalación de ventilación garaje • Instalación de saneamiento colgado
Construcc_Descendente_ObraNueva.skp Garaje de 3 sótanos: • Ejecución por sistema de construcción descendente • Pantalla de micropilotes • Forjados de losa maciza de HA • Drenaje de pantalla por cámara bufa • Instalación de saneamiento enterrado en PVC con arquetas prefabricadas • Instalación de ventilación garaje • Instalación de saneamiento colgado	Particiones_PYL.skp El modelo representa diferentes encuentros de particiones, trasdosados y falsos techos realizados con placa de yeso laminado. En todos los casos, la fachada representada es del tipo SATE (núcleo de fábrica de ladrillo), y el solado de tipo pétreo sobre un sistema de suelo radiante

MODELOS DE REHABILITACIÓN

Construcc_Descendente_Rehab.skp Apertura de 2 sótanos bajo edificio existente Estado Actual: muro de fachada y cimentación de fábrica; muros interiores de entramado de madera; forjados de madera Ejecución mediante construcción descendente: sustitución muro entramado de PB por pórtico de acero / pantalla de micropilotes / apeo auxiliar de estructura mediante micropilotes / losa macizas y pilares de sótano de HA	Rehabilitacion_Forjado_01.skp Sustitución de forjado de madera por forjado colaborante de vigueta de acero y capa de compresión de HA Estado actual: muro de fachada de fábrica; forjados de madera Ejecución mediante sustitución alterna de viguetas de madera por perfiles IPE apoyados en muro / capa de compresión colaborante (conectores a perfiles), conectada a muro por redondos de acero / trasdosado de PYL+aislamiento / rehabilitación del balcón de forja / suelo radiante
Recalce_zapata_01.skp Recalce de zapata en sótano (muro y cimentación de fábrica) Ejecución mediante losa de HA bajo muro (realizada por agujas alternas de HA) apoyada en micropilotes a los lados de la zapata	Recalce_zapata_02.skp Recalce de zapata en sótano (muro y cimentación de fábrica) Ejecución mediante agujas de HA bajo muro apoyadas en micropilotes realizados en la zapata
Recalce_zapata_03.skp Recalce de zapata en sótano (muro y cimentación de fábrica) Ejecución mediante agujas de acero (HEB) bajo muro apoyadas en micropilotes realizados en la zapata
MODELOS DE INSTALACIONES
Instalaciones_Vivienda_1.skp Instalaciones de ACS, AF, saneamiento, calefacción (por suelo radiante) y ventilación (doble flujo con recuperación de calor) de una vivienda perteneciente a un bloque en altura. El sistema de producción de ACS y calefacción es centralizado.	Instalaciones_Vivienda_2.skp Instalaciones de ACS, AF, saneamiento, calefacción (por radiadores) y ventilación de una vivienda perteneciente a un bloque en altura. El sistema de producción de ACS y calefacción es individual por caldera de condensación y apoyo de paneles solares térmicos.
Instala Suministro Agua.skp Instalación de acometida y suministro de agua con armario de acometida y contador general, cuarto de grupo de presión, armario de contadores divisionarios y patinillo de derivaciones individuales.	Instala ACS+CALEFA central - 1.skp Instalación centralizada de producción de ACS y calefacción mediante caldera de gas (ACS+CALEFA) y colectores solares térmicos (solo ACS). Se representa la instalación de ACS y calefacción por suelo radiante de una vivienda.
Instala ACS+CALEFA central - 2.skp Instalación centralizada de producción de ACS y calefacción (suelo radiante) con monotubo. La producción de calor se realiza con caldera de gas y colectores solares. El intercambiador de placas en el patinillo permite el calentamiento del agua fría utilizando el circuito de calefacción. Se representa también la instalación individual de ACS, AF y calefacción (por suelo radiante) de una vivienda.	Instala ACS+CALEFA indiv + SOLAR central.skp Instalación individualizada de producción de ACS y calefacción mediante caldera mural mixta de gas por condensación. Para la producción de ACS se instala un sistema centralizado de paneles solares térmicos. Se representa la instalación individual de ACS y calefacción (por radiadores) de una vivienda.
Instala ACS+CALEFA indiv + SOLAR central con intercamb.skp Instalación individualizada de producción de ACS y calefacción mediante caldera mural mixta de gas por condensación. Para la producción de ACS se instala un sistema centralizado de paneles solares térmicos con intercambiador de placas. Se representa la instalación individual de ACS y calefacción (por radiadores y colectores) de una vivienda.	Instala ACS+CALEFA+FRIO central x Aerotermia.skp Instalación centralizada de producción de ACS y calefacción/refrigeración, mediante un equipo de aerotermia en cubierta. Se representan las bombas de calor que suministran calor/frío (invierno/verano) al circuito de suelo radiante de las viviendas, y calor a los depósitos de acumulación de ACS. También se representa la instalación individual de ACS y calefacción/refrigeración (por suelo radiante) de una vivienda.
Instala ACS+CALEFA+FRIO central x Geotermia.skp Instalación centralizada de producción de ACS y calefacción/refrigeración, mediante un equipo de geotermia. Se representan las sondas geotérmicas y las bombas de calor (agua-agua), que suministran calor a los depósitos de inercia para calefacción y/o ACS. También se representa la instalación individual (en una vivienda) de ACS y calefacción/refrigeración (por suelo radiante) de una vivienda.
MODELOS DE CONSTRUCCIÓN INDUSTRIALIZADA
EST_ACERO PODs PANEL_PREF.skp El modelo muestra un ejemplo de aplicación de los sistemas constructivos industrializados definidos en otros modelos de la colección, a la realización de un ejemplo concreto de edificio residencial, El modelo muestra únicamente una parte del edificio, representando la estructura, la fachada, los PODs de baños y el resto de obra e instalaciones in situ.	Est_01 ACERO CHAPA COLAB.skp El modelo muestra la estructura de un edificio resuelta mediante pórticos de acero laminado ensamblados en obra con tornillería, y forjados de chapa colaborante. Los muros de contención en sótano son de tipo semiprefabricado.
Est_01 FACHADA y BAÑO.skp El modelo muestra el montaje de una fachada de paneles ligeros industrializados y la colocación de un POD de baño en fachada, sobre una estructura de pórticos de acero y forjado de chapa colaborante. También se representa la obra interior correspondiente a solados, tabiques y falsos techos. Los modelos utilizados quedan descritos con detalle en "Est_01 ACERO CHAPA COLAB", "PANELES FACHADA 01" y "POD-BAÑO".	Est_02 ACERO LOSA ALV.skp El modelo muestra la estructura de un edificio resuelta mediante pórticos de acero laminado ensamblados en obra con tornillería, y forjados de losa alveolar de H.A:. Los muros de contención en sótano son de tipo semiprefabricado.
Est_03 HA PREF LOSA ALV.skp El modelo muestra la estructura de un edificio resuelta mediante pórticos de pilares y vigas prefabricados de H.A., y forjados de losa alveolar con capa de compresión. Las escaleras son prefabricadas de H.A. en 3 tramos y los muros de contención en sótano son de tipo semiprefabricado; se muestra la colocación de los PODs de baños y paneles de fachada.	PANELES FACHADA 01.skp El modelo muestra un ejemplo de panel industrializado de fachada, formado por un bastidor de perfiles de acero y dos tableros de madera-cemento, relleno de aislamiento. El acabado exterior se resuelve mediante chapado de composite pegado al tablero. Al interior, el panel se trasdosa mediante placa de yeso laminado, con panel de lana mineral entre los montantes. El panel incorpora la carpintería de ventana de aluminio con persiana.
POD-BAÑO.skp El modelo muestra un ejemplo de POD industrializado de baño sobre un bastidor de perfiles de acero. El baño incluye lavabo, inodoro y plato de ducha con mampara. Como instalaciones, incorpora la fontanería, desagües, ventilación (sistema de doble flujo) y suelo radiante. Se trata de una baño en fachada, por lo que el POD incorpora el trasdós de fachada y la carpintería de ventana,
